循环神经网络

3.1 循环神经网络的基本概念

循环神经网络（Recurrent Neural Network, RNN）是一种用于处理序列数据的神经网络结构。与前馈神经网络不同，RNN具有循环连接，允许信息在网络内部传递，从而能够捕捉序列数据中的时序信息和长期依赖关系。

3.1.1 RNN的核心思想

RNN的核心思想是引入"记忆"机制，使网络能够记住之前处理过的信息。在处理序列数据时，每个时间步的输出不仅取决于当前输入，还取决于之前的隐藏状态。这种设计使RNN特别适合处理时间序列数据、文本、语音等具有时序依赖的数据。

基本的RNN结构包括一个或多个时间步（time step），每个时间步都有一个输入和一个隐藏状态（hidden state）。隐藏状态在每个时间步都会被更新，同时也会被传递到下一个时间步。这种结构使得RNN可以对序列中的每个元素进行处理，并且在处理后保留之前的信息。

3.1.2 RNN的网络结构

RNN的基本结构可以用以下公式描述：

隐藏状态更新： $\(h_t = \sigma(W_{xh} \cdot x_t + W_{hh} \cdot h_{t-1} + b_h)\)$

输出计算： $\(y_t = W_{hy} \cdot h_t + b_y\)$

其中： - \(x_t\)是时间步\(t\)的输入 - \(h_t\)是时间步\(t\)的隐藏状态 - \(y_t\)是时间步\(t\)的输出 - \(W_{xh}, W_{hh}, W_{hy}\)是权重矩阵 - \(b_h, b_y\)是偏置向量 - \(\sigma\)是激活函数（通常为tanh或ReLU）

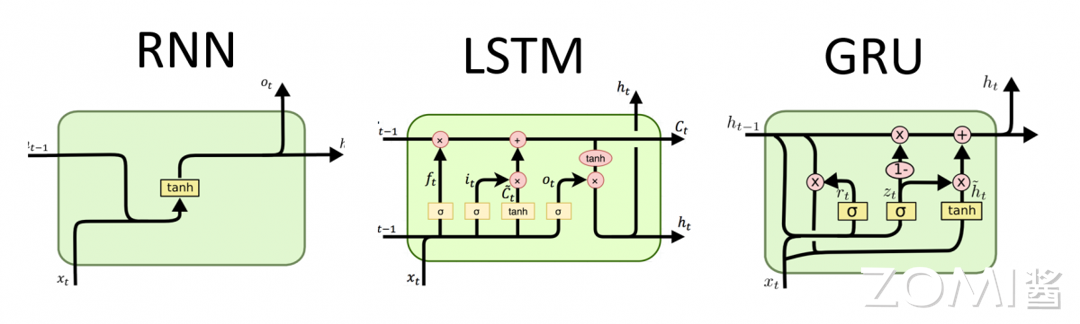

循环神经网络结构

3.1.3 时间步展开

RNN的"循环"特性可以通过时间步展开（Unfolding）来理解。在展开图中，每个时间步都有一个独立的网络副本，但它们共享相同的权重参数。这种表示清楚地展示了信息如何沿时间轴传递。

3.2 RNN的训练与挑战

3.2.1 通过时间的反向传播

训练RNN使用一种称为"通过时间的反向传播"（Backpropagation Through Time, BPTT）的算法。BPTT是反向传播算法在时间维度的扩展，其基本思想是：

  1. 将RNN按时间步展开，得到一个深层前馈网络
  2. 计算每个时间步的损失
  3. 从最后一个时间步开始，反向传播梯度
  4. 梯度沿时间轴反向传递，累积到每个时间步

BPTT的数学表达：

\[\frac{\partial L}{\partial W_{hh}} = \sum_{t=1}^{T} \frac{\partial L_t}{\partial W_{hh}}\]

其中\(L\)是总损失，\(L_t\)是时间步\(t\)的损失。

3.2.2 梯度消失与梯度爆炸

传统的RNN存在严重的梯度消失（Vanishing Gradient）和梯度爆炸（Exploding Gradient）问题。

梯度消失：当梯度沿时间轴反向传播时，梯度值会逐时间步衰减，导致网络难以学习长期依赖。

梯度爆炸：梯度值可能会随时间步指数增长，导致网络不稳定。

这些问题使得基本的RNN难以捕捉长距离依赖关系。例如，在处理长文本时，较早的输入信息难以影响后续的输出。

3.2.3 长距离依赖的挑战

长距离依赖是指序列中相距较远的元素之间的语义关联。例如，在句子"The cat, which already ate ... , was full."中，"cat"和"was"之间可能相隔很多词，但它们之间存在主谓关系。

基本的RNN无法有效地学习这种长距离依赖，因为： - 信息的传递需要经过多个时间步 - 每一步的信息传递都可能损失一部分 - 梯度在反向传播时会指数衰减

3.3 长短期记忆网络（LSTM）

为了解决RNN的梯度消失问题，Hochreiter和Schmidhuber于1997年提出了长短期记忆网络（Long Short-Term Memory, LSTM）。

3.3.1 LSTM的核心思想

LSTM通过引入门控机制（Gating Mechanism）来控制信息的流动，从而解决长期依赖问题。LSTM的核心是细胞状态（Cell State），它像一条传送带，允许信息在整个序列处理过程中保持传递。

3.3.2 LSTM的门控机制

LSTM包含三个门控：

遗忘门（Forget Gate）：决定从细胞状态中丢弃什么信息 $\(f_t = \sigma(W_f \cdot [h_{t-1}, x_t] + b_f)\)$

输入门（Input Gate）：决定将什么新信息存储到细胞状态中 $\(i_t = \sigma(W_i \cdot [h_{t-1}, x_t] + b_i)\)$ $\(\tilde{C}_t = \tanh(W_C \cdot [h_{t-1}, x_t] + b_C)\)$

输出门（Output Gate）：决定输出什么信息 $\(o_t = \sigma(W_o \cdot [h_{t-1}, x_t] + b_o)\)$

3.3.3 LSTM的细胞状态更新

细胞状态的更新公式： $\(C_t = f_t \odot C_{t-1} + i_t \odot \tilde{C}_t\)$

隐藏状态的更新公式： $\(h_t = o_t \odot \tanh(C_t)\)$

其中\(\odot\)表示逐元素乘法。

3.3.4 LSTM解决长期依赖的原理

LSTM通过门控机制解决了梯度消失问题：

  1. 遗忘门：允许网络选择性地忘记旧信息
  2. 输入门：允许网络选择性地添加新信息
  3. 细胞状态：提供了一条直接的信息传递路径，梯度可以沿着这条路径流动而不会被衰减

这种设计使LSTM能够有效地学习和传递长期依赖信息。

3.4 门控循环单元（GRU）

门控循环单元（Gated Recurrent Unit, GRU）是由Cho等人于2014年提出的一种简化版LSTM。GRU合并了输入门和遗忘门为更新门，结构更简洁。

3.4.1 GRU的结构

更新门： $\(z_t = \sigma(W_z \cdot [h_{t-1}, x_t] + b_z)\)$

重置门： $\(r_t = \sigma(W_r \cdot [h_{t-1}, x_t] + b_r)\)$

候选隐藏状态： $\(\tilde{h}_t = \tanh(W_h \cdot [r_t \odot h_{t-1}, x_t] + b_h)\)$

隐藏状态更新： $\(h_t = (1 - z_t) \odot h_{t-1} + z_t \odot \tilde{h}_t\)$

3.4.2 GRU vs LSTM

特性 LSTM GRU
门数量 3个（遗忘、输入、输出） 2个（更新、重置）
参数量 较多 较少
细胞状态 有 无
计算复杂度 较高 较低
记忆能力 较强 相对较弱

在实际应用中，GRU在某些任务上表现与LSTM相当，但训练速度更快，参数更少。

3.5 双向循环网络

3.5.1 双向RNN的原理

双向循环网络（Bidirectional RNN, Bi-RNN）由Schuster和Paliwal于1997年提出，用于处理需要同时考虑前后文的任务。

Bi-RNN包含两个独立的RNN： - 前向RNN：从序列开头向结尾处理 - 后向RNN：从序列结尾向开头处理

两个方向的输出在每个时间步被组合： $\(y_t = \overrightarrow{h_t} \oplus \overleftarrow{h_t}\)$

3.5.2 双向网络的应用场景

双向网络适用于： - 自然语言处理：如命名实体识别，需要同时考虑词语的前后文 - 语音识别：需要考虑语音帧的前后上下文 - 序列标注：如词性标注、情感分析

3.6 序列到序列模型

3.6.1 Encoder-Decoder架构

序列到序列（Sequence-to-Sequence, Seq2Seq）模型用于将一个序列转换为另一个序列，如机器翻译、文本摘要等任务。

基本的Seq2Seq模型包含： - Encoder（编码器）：将输入序列编码为固定大小的上下文向量 - Decoder（解码器）：根据上下文向量生成输出序列

3.6.2 上下文向量的问题

基本的Seq2Seq模型存在信息瓶颈问题： - 上下文向量必须将整个输入序列的信息压缩到固定长度的向量中 - 对于长输入序列，信息损失严重 - 模型难以处理长距离依赖

3.6.3 注意力机制的引入

注意力机制（Attention Mechanism）解决了上下文向量的问题：

  1. ** Bahdanau Attention**：允许解码器在生成每个输出时"关注"输入序列的不同部分
  2. 自注意力（Self-Attention）：允许序列内部元素之间直接交互

注意力机制的核心思想是： $\(Attention(Q, K, V) = softmax(\frac{QK^T}{\sqrt{d_k}})V\)$

这为后来Transformer架构的提出奠定了基础。

3.7 RNN的计算特性与AI芯片设计

3.7.1 RNN的计算特点

RNN的计算具有以下特点：

  1. 时序依赖性：RNN的计算必须按时间步顺序进行，难以并行化
  2. 长短期记忆：LSTM/GRU通过门控机制实现长期记忆
  3. 变长序列：RNN可以处理不同长度的序列
  4. 权重共享：沿时间轴共享参数，减少参数量

3.7.2 RNN对AI芯片的挑战

  1. 并行化限制：时序依赖性限制了计算的并行度
  2. 内存带宽：RNN需要频繁读写隐藏状态
  3. 变长序列处理：需要动态的内存管理
  4. 门控机制：LSTM的门控操作增加了计算复杂度

3.7.3 AI芯片对RNN的支持

AI芯片设计需要考虑RNN的特殊需求：

  1. 时序控制单元：支持RNN的时间步控制
  2. 高效的MAC运算：支持LSTM/GRU的门控计算
  3. 灵活的内存管理：支持变长序列处理
  4. 状态缓存：支持隐藏状态的快速读写

3.8 RNN的变体与扩展

3.8.1 深度循环网络

将多个RNN层堆叠形成深度循环网络（Deep RNN），增加模型的表达能力： - 每层接收上一层的隐藏状态作为输入 - 深层结构能学习更复杂的表示 - 训练难度随层数增加

3.8.2 注意力增强的循环网络

将注意力机制与RNN结合： - 在每个时间步，decoder关注encoder的不同隐藏状态 - 解决了Seq2Seq的信息瓶颈问题 - 广泛应用于机器翻译

3.8.3 语音识别中的RNN

RNN在语音识别领域有广泛应用： - Deep Speech：百度开发的端到端语音识别系统 - LAS（Listen, Attend and Spell）：Google的语音识别模型 - CTC（Connectionist Temporal Classification）：处理输入输出长度不对齐的问题

3.9 RNN的实际应用

3.9.1 自然语言处理

RNN及其变体在NLP领域有广泛应用：

  1. 语言模型：预测下一个词的概率
  2. 机器翻译：将一种语言翻译为另一种语言
  3. 文本生成：生成连贯的文本
  4. 情感分析：判断文本的情感倾向

3.9.2 时间序列预测

RNN适合处理时间序列数据： 1. 股票价格预测：预测金融市场的走势 2. 天气预报：预测气象数据 3. 能源消耗预测：预测电力需求

3.9.3 视频处理

RNN可用于视频分析： 1. 视频描述：生成视频内容的文本描述 2. 动作识别：识别视频中的动作类别 3. 视频预测：预测视频的未来帧

本章小结

本章系统介绍了循环神经网络的理论与实践：

  1. RNN基本原理：通过循环连接引入记忆机制，能够处理序列数据，但存在梯度消失/爆炸问题。

  2. LSTM网络：通过门控机制（遗忘门、输入门、输出门）解决长期依赖问题，是目前应用最广泛的循环网络之一。

  3. GRU网络：简化版的LSTM，合并了门控数量，训练更快，参数更少。

  4. 双向RNN：同时考虑序列的前后上下文，适用于NLP等任务。

  5. Seq2Seq模型：Encoder-Decoder架构，是机器翻译等任务的基础，引出了注意力机制。

  6. 计算特性：RNN的时序依赖性对AI芯片设计提出特殊挑战，需要有效的并行化和内存管理策略。

  7. 应用领域：RNN广泛应用于NLP、时间序列预测、语音识别等领域。

思考与练习

  1. RNN梯度分析：对于基本RNN，分析为什么梯度消失问题在处理长序列时尤为严重。假设隐藏状态更新为\(h_t = \tanh(W_{hh}h_{t-1} + W_{xh}x_t)\)，推导梯度\(\frac{\partial h_t}{\partial h_{t-1}}\)的范数。

  2. LSTM门控设计：解释为什么LSTM的遗忘门和输入门使用Sigmoid函数而不是Tanh函数？这种设计有什么优势？

  3. GRU简化：说明GRU如何将LSTM的三个门简化为两个门。这种简化对模型的记忆能力有什么影响？

  4. 注意力机制：比较Seq2Seq模型中不使用注意力机制和使用注意力机制的区别。为什么注意力机制能解决长序列问题？

  5. AI芯片设计：讨论AI芯片应该如何设计以高效支持RNN类网络的推理计算。对于时序依赖性带来的并行化限制，有什么可能的解决方案？
